国产SAR星座怎么工作?从卫星过境到预警报告的全流程拆解

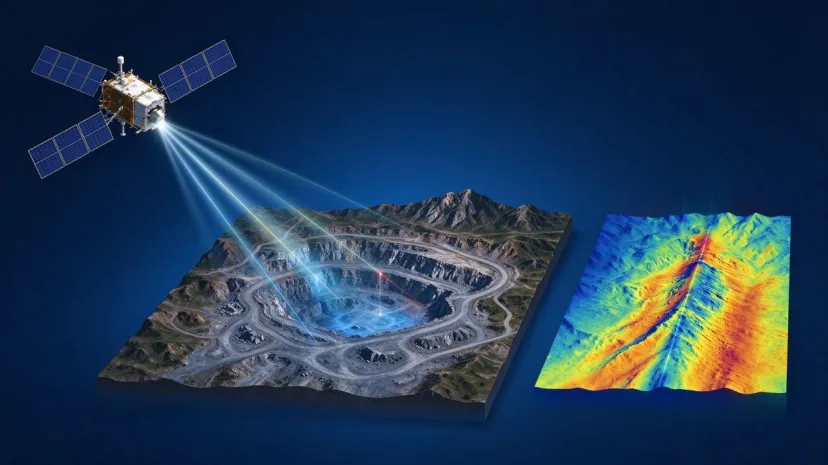

SAR卫星从太空到形变图的技术链路

很多矿山企业管理者都听过"SAR卫星""InSAR形变监测"这些词，但真正问起来：这玩意儿到底怎么从太空测出我家门口边坡沉降了几毫米？大多数人答不上来。

今天只做一件事：用普通人能听懂的话，把一颗国产SAR卫星从飞过矿场上空，到最后给你出一份沉降预警报告的全过程，从头到尾拆一遍。

读完你会搞明白三件事：SAR卫星到底在拍什么、毫米级形变是怎么算出来的、以及"国产自主可控"这五个字，在技术链条上到底意味着什么。

01 先搞清楚一个问题：SAR卫星到底在拍什么

普通光学卫星拍照，跟你拿手机拍照是一个道理——靠太阳光反射成像。白天能拍，晚上拍不了；阴天拍不清，暴雨天基本废掉。

SAR卫星不一样。SAR的全称是合成孔径雷达（Synthetic Aperture Radar）。它不是被动等太阳光反射，而是自己发射雷达波，再接收地面反射回来的信号。

打个比方：

•光学卫星像一个站在山顶拿望远镜看你家院子的人——需要天好、白天、视线清楚

•SAR卫星像一个主动拿手电筒往你家院子照、再听回声的人——不管白天黑夜、不管晴天雨天，它自己带"光源"

这就是为什么SAR能全天候工作——它不依赖太阳光，自己发射的雷达波能穿云透雾。暴雨云层再厚，对SAR来说基本没影响。这也是为什么汛期尾矿库监测必须靠SAR，而不是光学卫星。

那SAR"拍"出来的是什么？不是照片，是一张雷达反射强度图。地面上不同材质（岩石、土壤、植被、水体、建筑）反射雷达波的强度不一样，在图上就呈现出不同的明暗。你可以把它理解成一张"地面材质分布图"。

但这张图本身看不出形变。要测沉降和位移，得靠InSAR。

02 InSAR到底怎么测出毫米级形变

InSAR的全称是合成孔径雷达干涉测量（Interferometric SAR）。原理说起来其实不复杂——靠两次过境的对比，算出地面移动了多少。

打个比方：

你站在同一个位置，用同一个角度，给同一个矿场拍了两次照片。如果地面什么都没动，两次照片里每一个像素的位置完全一样。但如果某个边坡在两次拍摄之间沉降了，这个区域在两张图里的相对位置就会有微小变化。

InSAR做的就是这件事，但精度远高于普通拍照。

具体怎么算的？

SAR卫星发射的是雷达波，雷达波有相位——你可以理解成"波的形状和位置"。当卫星第一次飞过矿场上空时，地面每个点反射回来的雷达波都有一个相位记录。过几天（或者几小时），卫星第二次飞过同一个位置，又记录一次相位。

把两次的相位做差，就得到一张"干涉图"。相位差的大小，直接反映了地面在两次观测之间移动了多少。

毫米级精度是怎么来的？

雷达波的波长大约是几厘米（X波段约3厘米，C波段约5.8厘米）。当目标地面移动了几个毫米时，反射回来的雷达波的相位就会发生可测量的变化。通过精密的信号处理，科学家可以从相位变化中解算出毫米级甚至亚厘米级的形变量。

用人话说：卫星在太空几百公里高，雷达波在地面和卫星之间打了个来回，地面移动了几毫米，这个波的"回声"就不一样了——InSAR就是把这个"不一样"读出来。

这就是为什么我们说InSAR像"给整个矿区做CT扫描"——它不是盯着一个点看，而是对整个矿区每一个像素都做了形变测量。国产自主星座最高能达到每平方公里100万个监测点（像素级形变观测点，区别于物理测点），国外商业卫星大约1万个，GNSS监测桩仅有几个到几十个，密度差了几个数量级。

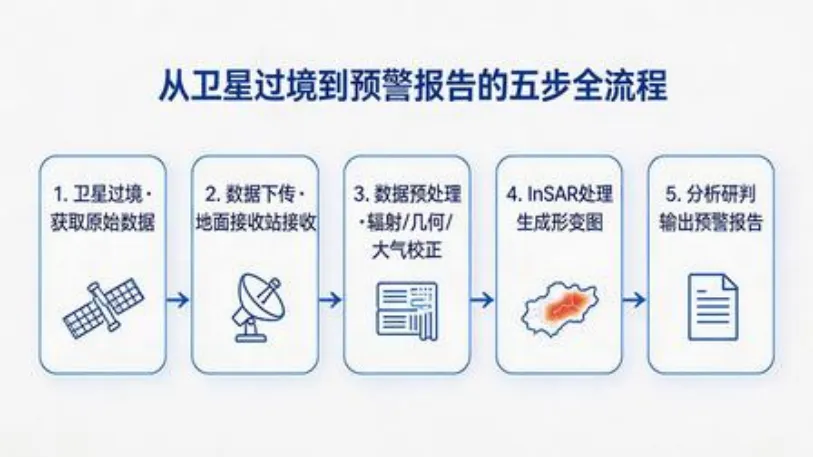

03 从卫星过境到你拿到预警报告：完整的五步流程

知道了SAR和InSAR的原理，接下来看数据从卫星到你手里，要经过哪几步。

第一步：卫星过境，获取原始数据

国产SAR星座飞过你矿区上空时，按照预先设定的编程指令，对目标区域成像。

这里有一个关键区别：

•自主可控星座：你可以下达编程指令，让卫星在你需要的时候（比如暴雨刚过、异常刚出现时）专门飞过你的矿区拍一张最新的。数据获取时间、拍摄角度、分辨率，你可以自主安排。

•境外商业卫星：你只能从已经拍好的存档数据里挑。卫星什么时候飞过、拍没拍、拍得好不好，你控制不了。异常出现了想让它重访？要走国际商务流程，等几天甚至几周。

对矿山安全监测来说，这个区别是决定性的。因为你真正需要数据的时候，往往是异常刚出现的紧急时刻——这时候能不能"叫得动卫星"，直接决定了预警时效性。

第二步：数据下传到地面接收站

卫星拍完数据，不是直接传到你手机上，而是先下传到地面接收站。

•国产自主星座：数据下传到国内地面接收站，从卫星到地面站整条链路都在境内。数据不出境，不经过任何境外节点。

•境外商业卫星：数据下传到境外接收站，经过国际链路才能到你手里。这中间经过哪些节点、有没有被留存分析，你控制不了。

这就是为什么我们反复强调"数据安全"——敏感的矿区影像数据，如果在境外链路走一遍，合规风险就来了。

第三步：数据预处理

原始数据拿到手之后，要做一系列预处理：辐射校正（把雷达信号强度校准成真实值）、几何校正（把图像对齐到精确地理位置）、大气延迟校正（消除大气对流层对雷达波的影响）。

这一步是技术含量最高的环节。同样的原始SAR数据，处理水平不一样，最后出来的形变精度可能差好几倍。大气延迟校正是其中的关键——因为雷达波穿过大气层时会发生弯曲和延迟，如果不校正，你以为的"沉降"可能只是大气变化造成的假象。

第四步：InSAR处理，生成形变图

用两次（或多次）过境的SAR数据做干涉处理，生成形变速率图和累计形变量图。

你拿到的不是一堆原始数据，而是一张彩色的形变热力图：红色代表沉降快，绿色代表稳定，蓝色代表抬升。每平方公里有几十万个甚至上百万个测量点。

这张图一眼就能看出来：哪个边坡在沉降、沉降速率多少、沉降范围多大、是在加速还是在趋稳。

第五步：分析研判，输出预警报告

有了形变图，不是直接报警——还要结合地质条件、开采进度、降雨数据做综合研判：

•这个沉降区是正常开采沉降，还是边坡失稳前兆？

•形变速率是在加速还是在趋缓？

•附近有没有需要撤离的人员和设备？

最后输出一份标准化的监测报告，给出形变状态评估、风险等级建议和下一步动作建议。如果发现异常加速变形，直接触发预警，推送到矿山安全负责人的手机上。

从卫星过境到预警报告，整个流程快的话可以压缩到数小时。这就是国产自主可控星座的价值——你能叫得动卫星，数据链路安全，处理速度快，最后才能真正做到"事前预警"。

04 国产自主可控，到底"可控"在哪里

说到"国产SAR星座自主可控"，很多人理解成"卫星是中国造的"。这没错，但不完整。真正的"可控"，是从卫星到应用的整条链路都在自己手里：

一句话总结：自主可控不是一句口号，而是从"能拍"到"能按需拍"、从"有数据"到"数据不出境"、从"能用"到"长期稳定能用"的完整保障。

对国有矿山企业来说，这不是技术偏好，是供应链安全。

05 说清楚InSAR的能力边界

科普技术，不能只吹它有多厉害，还要说清楚它有什么做不到的——这才是专业。

InSAR做不到的事：

1.实时监测：它的重访周期是1—10天，不是秒级实时。极端快速变形（比如几小时内的滑坡），它来不及反应。这时候需要GNSS和地面传感器补位。

2.穿不透茂密植被：SAR波能穿云，但穿不过特别茂密的树冠。如果矿区被森林完全覆盖，InSAR的精度会打折扣。这时候需要无人机航测补位。

3.测不了地下：InSAR只能测地表形变，采空区内部、含水层变化这些地下过程，它测不到。需要微震监测和含水层水位监测补位。

4.受大气延迟影响：虽然可以校正，但极端天气条件下校正精度会下降。

所以我们一直说：卫星InSAR不是替代一切的"万能药"，而是"普查侦察兵"——先用它从太空看一遍，发现哪里有问题，再用无人机、GNSS、人工巡查去精细确认和盯防。

真正有效的矿山监测，是空天地深一体化的协同，不是单一手段包打天下。

写在最后

一颗SAR卫星在几百公里的太空轨道上飞过，发射雷达波，接收回声，算出地面移动了几毫米——听起来像科幻，但这已经是每天都在发生的真实业务。

而国产自主可控的意义，不只是"卫星是中国造的"。它意味着：你可以按需叫卫星过来拍、数据不出境处理、算法自己说了算、平台可以装在自己内网、长期供应不会突然断掉。

对矿山安全来说，这才是真正的"看得见"——不只是技术上看得清，更是安全上看得稳。
